인장시험

목 적

이 시험은 가황 고무가 절단에 이르는 최대 응력(인장 강도라 한다.) 및 절단시의 신장률(신장률이라 한다.)과 특정 신장에 대한 응력(인장 응력이라 한다.)을 측정하기 위하여 한다.

시험편

시험편의 모양 및 치수(단위 : mm)

이 시험은 가황 고무가 절단에 이르는 최대 응력(인장 강도라 한다.) 및 절단시의 신장률(신장률이라 한다.)과 특정 신장에 대한 응력(인장 응력이라 한다.)을 측정하기 위하여 한다 .

두께 및 나비 측정 시험편의 두께 및 나비는 다음 방법에 따라 측정한다.

• (1) 두께 측정기는 0.Olmm의 눈금을 가진 평활하고 지름 5mm의 원형 가압면이 있는 것이어야 한다. 두께 측정기의 가압 하중은 0.785N(80gf)을 원칙으로 하고, 측정 범위 안에서 ±15% 이상 변화하지 않아야 한다.
• (2) 두께의 측정은 시험편의 여러 곳(아령형 시험편인 경우는 평행 부분의 몇 군데)에서 하고, 측정같의 최저 값을 그 시험편의 두께로 한다. 다만 두께 측정기의 가압면 중심이 시험편의 모서리에서 외부로 나온 그대로 측정하여서는 안 된다.
• (3) 나비는 따내는 틀칼의 나비(칼날의 안쪽 치수)를 그대로 사용한다.
• (4) 시험편의 단면적은 다음 식에 따라 계산한다.

아령형 시험편 :두께(cm)*평행 부분의 나비(cm)
고리형 시험편 :두께(cm)*나비(cm)*2

계산

인장 강도

Tb=Fb/A
여기에서 Tb : 인장강도(MPa) {kgf/㎠}
Fb : 최대하중 (N)
A : 시험편의 단면적(㎟){㎠}

신장률

Eb=(L1-L2/L2)*100
여기에서 Eb : 신장률 (%)
L2 : 눈금 거리 (mm)
L1 : 절단될 때의 눈금 사이의 거리(mm)

인장 응력

Mn=Fn/A
여기에서 Mn: 인장 응력 ( MPa) {kgf/㎠}
Fn : 특정한 신장률 (%)에서의 하중(N)
A : 시험편의 단면적(㎟){㎠}

※ Mn의 n은 특정한 신장률(%)의 수치를 표시 한다. 보기를 들면 M300은 신장률 300%일때의 인장 응력을 나타낸다.

국제 고무 경도 시험

목적 : 이 시험은 가황 고무의 국제 고무 경도를 측정하기 위하여 실시한다.

측정 범위 : 이 시험은 각 시험 방법마다 시험편의 두께와 경도에 따라 측정 범위가 청해져 있다. 각 시험 방법의 측정 범위는 다음과 같다.

a) H법
시험편의 두께 8.0∼10.0mm, 경도 85-100 IBHD를 정규의 측정 범위로 한다. 두께 4.0mm 이상, 경도 85∼10 IRHD의 범위에서 사용하여도 좋다.
b) N법
시험편의 두께 8.0∼10.Omm, 결도 35-85 IRHD를 정규의 측정 범위로 한다. 두께 4.0mm 이상, 경도 30 ∼951RHD의 범위에서 사용하여도 좋다(2).
c) M법
시험편의 두께 1.5∼2.5mm, 결도 35∼85 IRHD를 정규의 측정 범위로 한다. 두께 1.0-4.Omm 이상, 경도 30∼951RHD의 범위에서 사용하여도 좋다(3).
d) L법
시험편의 두께 10.0∼15.0mm, 경도 10∼35 IRHD를 정규의 측정 범위로 한다. 두께 6.0mm 이상, 경도 10 ∼35 IRHD의 범위에서 사용하여도 좋다.

※ N법에서 얻어지는 85∼95 IRHD 및 30∼35 IRBD의 경도 측정값은 엄밀하게는 H법, 또는 L법의 값과는 일치하지 않지만 통상 그 차가 기술적으로 문제가 되지 않는다.

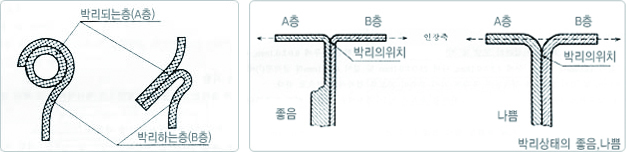

천과 가황 고무의 박리 시험

목적 : 이 시험은 가황 고무와 접착된 천층 상호간 또는 가황 고무층과 천층 사이의 박리 강도를 측정 하기 위한 것이다.

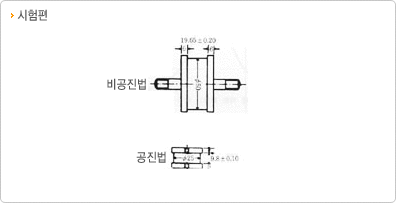

방진 고무 재료의 동적 성능 시험

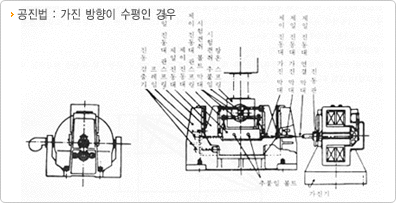

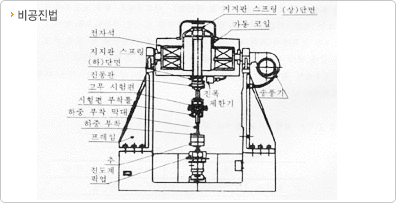

시험 장치
